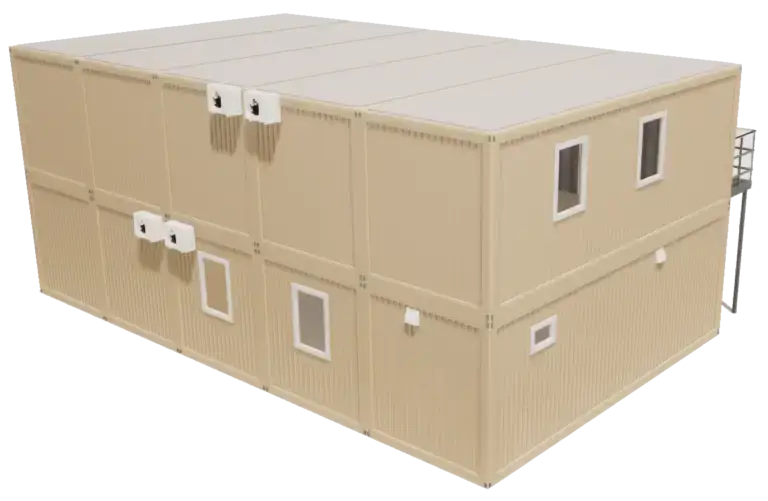

Модульное здание 173.5 м2 (7402-Д4-М)

• Здание состоит из: 10-ти модулей размером 7.2 х 2.41 х 2.6 м;
• Этажность здания: 2 этажа;
• Общая площадь сооружения: 173.52 м2;
• Герметизация нескольких модулей между собой выполняется полиуретановым герметиком;
• Соединение нескольких модулей между собой выполняется болтовыми стяжками;

Каркас модулей сборно-разборной, на болтовом соединении:

• Периметр каркаса основания выполнен из металлического гнутого спец. профиля высотой 150мм, толщина металла t=3мм; лаги выполнены из гнутого металлического швеллера 100х40мм, толщина металла t=2мм;
• Периметр каркаса перекрытия выполнен из металлического гнутого спец. профиля высотой 185мм, толщина металла t=3мм; лаги перекрытия выполнены из металлического гнутого швеллера 90х40мм, толщина металла t=2мм;
• Несущие опорные углы выполнены из металлического, гнутого спец. профиля – уголок 175х155мм, толщина металла t=3мм;
• Каркас основания и перекрытия оборудованы такелажными фитингами, выполненными из листового металла, толщиной t=4мм;
• Все элементы каркаса покрываются антикоррозионным грунтом, в два слоя (40мкм);
• Все деревянные элементы каркаса обрабатываются огне-био-защитой;
• Все элементы каркаса красятся эмалью в два слоя (40мкм), цвет: RAL1015 (слоновая кость);

Основание модуля (пол):

• Подшивка основания оцинкованным гладким листом, толщина металла – 0.5мм;
• Утепление плитами экструдированного пенополистирола (XPS) 100мм (все стыки заполняются монтажной пеной);
• Пароизоляционная мембрана;
• Настил пола из цементно-стружечных плит (ЦСП) толщиной 20мм;
• Покрытие пола полукоммерческим линолеумом (гетерогенный), цвет – серая крошка. По периметру комнат – ПВХ плинтус, цвет – серый;

Покрытие модуля с плоской кровлей (потолок):

• Гидроизоляционное покрытие из ПВХ мембраны толщиной 1.2мм;
• Сплошная обрешетка ориентировочно-стружечными плитами (OSB-3) толщиной 12мм;
• Утепление минеральной ватой, толщиной 150мм;
• Обрешетка деревянной рейкой 50х25мм (сосна);
• Пароизоляционная мембрана;
• Обрешетка деревянной доской 100х20мм (сосна);
• Гладкий металлический лист с полимерным покрытием RAL9003 (белый), клееный на основу из влагостойкого гипсокартонного листа 12.5мм;

Внешние стены сборные, из сэндвич-панелей:

• Внешняя сторона – профильный металлический лист 0.45мм, с полимерным покрытием RAL1015 (слоновая кость);
• Утеплитель: Пенополиизоцианурат (PIR) 100мм;
• Внутренняя сторона – гладкий металлический лист 0.45мм, с полимерным покрытием RAL9003 (белый);
• Перегородки сборные, из сэндвич-панелей:
• С обоих сторон – гладкий металлический лист 0.45мм, с полимерным покрытием RAL9003 (белый);
• Утеплитель: Пенополиизоцианурат (PIR) 60мм;
