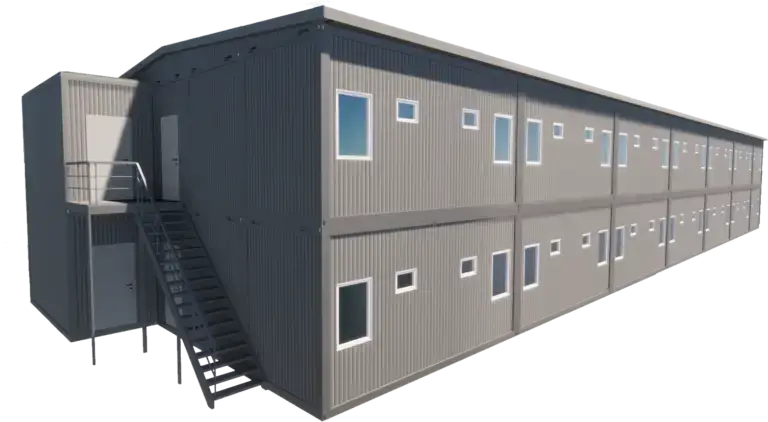

Модульное общежитие 951.6 м2

• Габаритные размеры здания (ДхШхВ): 42.05 х 11.64 x 6.9 м;
• Высота потолков: 2.6-2.8м;

Здание состоит из:

• 48-ми модулей размером 6.05х2.41х3.1м;
• 12-ти модулей размером 6.05х2.0х3.1м;
• 2-х модулей размером 4.82х2.0х3.1м;
• 8-ми модулей размером 3.75х2.41х3.1м;
• 2-х модулей размером 3.75х2.0х3.1м;
• Этажность здания: 2 этажа;
• Общая площадь постройки: 951.64м2;
• Герметизация нескольких модулей между собой производится полиуретановым герметиком;
• Соединение нескольких модулей между собой выполняется болтовыми стяжками;

Каркас модулей сборно-разборный, на болтовом соединении:

• Периметр каркаса основания выполнен из металлического, гнутого спец. профиля высотой 150мм, толщина металла t=3мм; лаги выполнены из гнутого металлического швеллера 100х40мм, толщина металла t=2мм;
• Периметр каркаса перекрытия выполнен из металлического, гнутого спец. профиля высотой 185мм, толщина металла t=3мм; лаги перекрытия выполнены из металлического гнутого швеллера 90х40мм, толщина металла t=2мм;
• Несущие опорные углы выполнены из металлического, гнутого спец. профиля – уголок 175х155мм, толщина металла t=3мм;
• Каркас основания и перекрытия оборудованы такелажными фитингами, выполненными из листового металла толщиной t=4мм;
• Все деревянные элементы каркаса обрабатываются огне-био-защитой;
• Все элементы каркаса покрываются антикоррозионным грунтом, в два слоя (40мкм);
• Все элементы каркаса окрашиваются эмалью в два слоя (40мкм), цвет: RAL9006 (серебристый);

Основание модуля (пол в комнатах, коридорах и щитовых):

• Подшивка основания оцинкованным гладким листом, толщина металла – 0.5мм;
• Утепление плитами экструдированного пенополистирола (XPS) 100мм (все стыки заполняются монтажной пеной);
• Пароизоляционная мембрана;
• Настил полов из цементно-стружечных плит (ЦСП) толщиной 20мм;
• Покрытие пола коммерческим линолеумом (гомогенный), цвет – серая крошка. По периметру помещений ПВХ плинтус, цвет – серый;

Основание модуля (пол в санузлах):

• Подшивка основания оцинкованным гладким листом, толщина металла – 0.5мм;
• Утепление плитами экструдированного пенополистирола (XPS) 100мм (все стыки заполняются монтажной пеной);
• Пароизоляционная мембрана;
• Настил полов из цементно-стружечных плит (ЦСП) толщиной 20мм;
• Покрытие пола коммерческим линолеумом (гомогенный), цвет – серая крошка. По периметру помещений канелюрный плинтус;

Перекрытие модуля с плоской кровлей (потолок в комнатах, коридорах и щитовых):

• Гидроизоляционное покрытие из ПВХ мембраны толщиной 1.2мм;
• Сплошная обрешетка ориентированно-стружечными плитами (B-3) толщиной 12мм;
• Утепление минеральной ватой (стекловатое), толщиной 150мм;
• Обрешетка деревянным брусом 50х50мм (сосна);
• Пароизоляционная мембрана;
• Обрешетка деревянной доской 100х20мм (сосна);
• Подвесная система «АРМСТРОНГ»;

Покрытие модуля с плоской кровлей (потолок в санузлах):

• Гидроизоляционное покрытие из ПВХ мембраны толщиной 1.2мм;
• Сплошная обрешетка ориентированно-стружечными плитами (B-3) толщиной 12мм;
• Утепление минеральной ватой (стекловатое), толщиной 150мм;
• Обрешетка деревянным брусом 50х50мм (сосна);
• Пароизоляционная мембрана;
• Обрешетка деревянной доской 100х20мм (сосна);
• ПВХ панель 250х8мм (цвет – белый, глянцевый);

Наружные стены сборные, из сэндвич-панелей:

• Наружная сторона – профильный металлический лист 0.45мм, с полимерным покрытием RAL9006 (серебристый);
• Утеплитель: Пенополиуретан (PUR) 100мм;
• Внутренняя сторона – гладкий металлический лист 0.45мм, с полимерным покрытием RAL9003 (белый);
• Отделка влагостойким гипсокартонным листом 12.5мм (без подготовки под отделку);

Перегородки сборные, из сэндвич-панелей:

• С обеих сторон – отделка влагостойким гипсокартонным листом 12.5мм (без подготовки под отделку);
• С обеих сторон – гладкий металлический лист 0.45мм, с полимерным покрытием RAL9003 (белый);
• Утеплитель: Пенополиуретан (PUR) 60мм;
