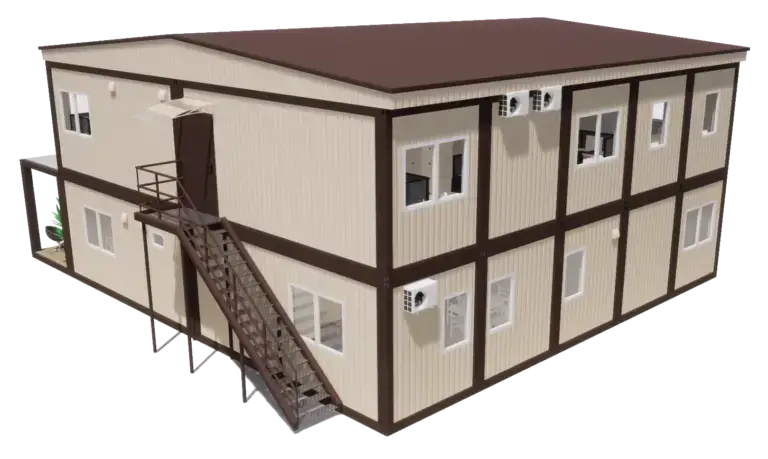

Характеристики :
- Габаритные размеры здания (ДхШхВ): 14.51 х 14.46 x 6.4 м;
- Высота потолков: 2.5м;
Здание состоит из:
- 20-ти модулей размером 6.05х2.41х2.8м;
- 1-го модуля размером 3.75х2.41х2.8м;
- Этажность здания: 2 этажа;
- Общая площадь постройки: 300.7 м2;
- Герметизация нескольких модулей выполняется полиуретановым герметиком;
- Соединение нескольких модулей между собой выполняется болтовыми стяжками;
Каркас модулей сборно-разборный, на болтовом соединении:
- Периметр каркаса основания выполнен из металлического, гнутого спец. профиля высотой 150мм, толщина металла t=3мм; лаги выполнены из гнутого металлического швеллера 100х40мм, толщина металла t=2мм;
- Периметр каркаса покрытия выполнен из металлического, гнутого спец. профиля высотой 185мм, толщина металла t=3мм; лаги покрытия выполнены из металлического гнутого швеллера 90х40мм, толщина металла t=2мм;
- Несущие опорные углы выполнены из металлического, гнутого спец. профиля – уголок 225х155мм, толщина металла t=3мм;
- Каркас основания и покрытия оборудованы такелажными фитингами, выполненными из листового металла толщиной t=4мм;
- Все деревянные элементы каркаса обрабатываются огне-био-защитой;
- Все элементы каркаса покрываются антикоррозионным грунтом, в два слоя (80мкм);
- Все элементы каркаса окрашиваются эмалью в два слоя (80мкм), цвет: RAL8017 (шоколадно-коричневый);
Основание модуля (пол в комнатах):
- Подшивка основания оцинкованным гладким листом, толщина металла – 0.5мм;
- Гидроизоляционная мембрана. Утепление минеральной ватой (базальт), толщиной 100мм;
- Пароизоляционная мембрана;
- Настил полов из цементно-стружечных плит (ЦСП) толщиной 20мм;
- Напольное покрытие полукоммерческим линолеумом (гетерогенный), цвет – паркетная доска. По периметру комнат – ПВХ плинтус, цвет – орех;
Основание модуля (пол в санузлах):
- Подшивка основания оцинкованным гладким листом, толщина металла – 0.5мм;
- Гидроизоляционная мембрана. Утепление минеральной ватой (базальт), толщиной 100мм;
- Пароизоляционная мембрана;
- Настил полов из цементно-стружечных плит (ЦСП) толщиной 20мм;
- Покрытие пола коммерческим линолеумом (гомогенный), цвет – серая крошка. По периметру помещений канелюрный плинтус;
Покрытие модуля с плоской кровлей (потолок в комнатах):
- Гидроизоляционное покрытие из ПВХ мембраны толщиной 1.2мм;
- Сплошная обрешетка ориентированно-стружечными плитами (OSB-3) толщиной 12мм;
- Утепление минеральной ватой (стекловатое), толщиной 150мм;
- Обрешетка деревянным брусом 50х50мм (сосна);
- Пароизоляционная мембрана;
- Обрешетка деревянной доской 100х20мм (сосна);
- Ламинированная ДСП плита 16мм (цвет – белый);
Покрытие модуля с плоской кровлей (потолок в санузлах):
- Гидроизоляционное покрытие из ПВХ мембраны толщиной 1.2мм;
- Сплошная обрешетка ориентированно-стружечными плитами (OSB-3) толщиной 12мм;
- Утепление минеральной ватой (стекловатое), толщиной 150мм;
- Обрешетка деревянным брусом 50х50мм (сосна);
- Пароизоляционная мембрана;
- Обрешетка деревянной доской 100х20мм (сосна);
- Гладкий металлический лист 0.45мм, с полимерным покрытием RAL9003 (белый), поклеенный на основание из влагостойкого гипсокартонного листа 12,5мм;
Наружные стены сборные, из сэндвич-панелей:
- Наружная сторона – профильный металлический лист 0.45мм, с полимерным покрытием RAL1015 (слоновая кость);
- Утеплитель: Минеральная вата 150мм;
- Внутренняя сторона – гладкий металлический лист 0.45мм, с полимерным покрытием RAL1015 (слоновая кость);
Перегородки сборные, из сэндвич-панелей:
- С обеих сторон – гладкий металлический лист 0.45мм, с полимерным покрытием RAL1015 (слоновая кость);
- Утеплитель: Минеральная вата 80мм;
Обрамление:
- Наружное: гнутые планки из гладкого металлического листа 0.45мм, с полимерным покрытием RAL1015 (слоновая кость);
- Внутреннее: гнутые планки из гладкого металлического листа 0.45мм, с полимерным покрытием RAL1015 (слоновая кость);
План :
