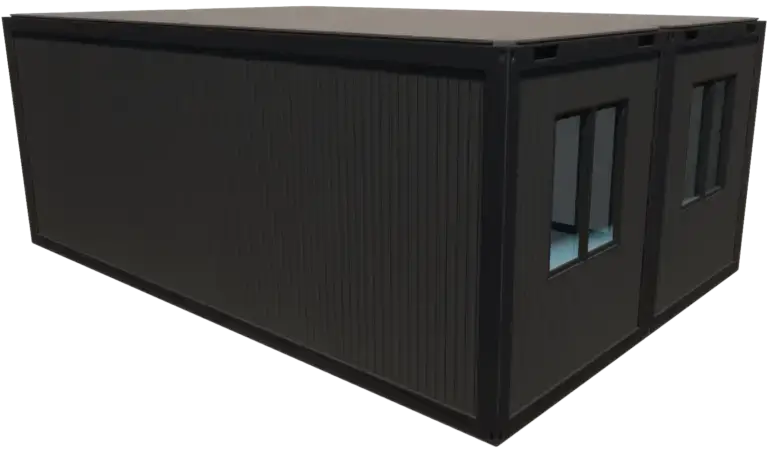

Мобильный дом 34.7 м2
Характеристики :
- Габаритные размеры строения (ДхШхВ): 7.2 х 4.82 x 2.8 м;
- Высота потолков: 2.5м;
- Здание состоит из: 2-х модулей размером 7.2х2.41х2.8м;
- Этажность здания: 1 этаж;
- Общая площадь постройки: 34.7 м2;
- Герметизация нескольких модулей выполняется полиуретановым герметиком;
- Соединение нескольких модулей между собой выполняется болтовыми стяжками;
- Каркас модулей сборно-разборный, на болтовом соединении:
- Периметр каркаса основания выполнен из металлического, гнутого спец. профиля высотой 150мм, толщина металла t=3мм; лаги выполнены из гнутого металлического швеллера 100х40мм, толщина металла t=2мм;
- Периметр каркаса покрытия выполнен из металлического, гнутого спец. профиля высотой 185мм, толщина металла t=3мм; лаги покрытия выполнены из металлического гнутого швеллера 90х40мм, толщина металла t=2мм;
- Несущие опорные углы выполнены из металлического, гнутого спец. профиля – уголок 175х155мм, толщина металла t=3мм;
- Каркас основания и покрытия оборудованы такелажными фитингами, выполненными из листового металла толщиной t=4мм;
- Все деревянные элементы каркаса обрабатываются огне-био-защитой;
- Все элементы каркаса покрываются антикоррозионным грунтом, в два слоя (80мкм);
- Все элементы каркаса окрашиваются эмалью в два слоя (80мкм), цвет: RAL7024 (графитовый серый);
- Основание модуля (пол комнат):
- Подшивка основания оцинкованным гладким листом, толщина металла – 0.5мм;
- Утепление плитами экструдированного пенополистирола (XPS) 100мм (все стыки заполняются монтажной пеной);
- Пароизоляционная мембрана;
- Настил полов из цементно-стружечных плит (ЦСП) толщиной 20мм;
- Напольное покрытие полукоммерческим линолеумом (гетерогенный), цвет – паркетная доска. По периметру комнат – ПВХ плинтус, цвет – орех;
- Основа модуля (пол у санузлов):
- Подшивка основания оцинкованным гладким листом, толщина металла – 0.5мм;
- Утепление плитами экструдированного пенополистирола (XPS) 100мм (все стыки заполняются монтажной пеной);
- Пароизоляционная мембрана;
- Настил полов из цементно-стружечных плит (ЦСП) толщиной 20мм;
- Покрытие пола коммерческим линолеумом (гомогенный), цвет – серая крошка. По периметру помещений канелюрный плинтус;
- Покрытие модуля с плоской кровлей (потолок комнат):
- Гидроизоляционное покрытие из ПВХ мембраны толщиной 1.2мм;
- Сплошная обрешетка ориентированно-стружечными плитами (OSB-3) толщиной 12мм;
- Утепление минеральной ватой (стекловатое), толщиной 150мм;
- Обрешетка деревянным брусом 50х50мм (сосна);
- Пароизоляционная мембрана;
- Обрешетка деревянной доской 100х20мм (сосна);
- Ламинированная ДСП плита 16мм (цвет – белый);
- Покрытие модуля с плоской кровлей (потолок у санузлов):
- Гидроизоляционное покрытие из ПВХ мембраны толщиной 1.2мм;
- Сплошная обрешетка ориентированно-стружечными плитами (OSB-3) толщиной 12мм;
- Утепление минеральной ватой (стекловатое), толщиной 150мм;
- Обрешетка деревянным брусом 50х50мм (сосна);
- Пароизоляционная мембрана;
- Обрешетка деревянной доской 100х20мм (сосна);
- Гладкий металлический лист 0.45мм, с полимерным покрытием RAL9003 (белый), поклеенный на основание из влагостойкого гипсокартонного листа 12,5мм;
- Наружные стены сборные, из сэндвич-панелей:
- Декоративная отделка деревянной шлифованной рейкой 100х30мм (окрашивается);
- Наружная сторона – профильный металлический лист 0.45мм, с полимерным покрытием RAL7024 (графитовый серый);
- Утеплитель: Пенополиизоцианурат (PUR) 100мм;
- Внутренняя сторона – гладкий металлический лист 0.45мм, с полимерным покрытием RAL1015 (слоновая кость);
- Перегородки сборные, из сэндвич-панелей:
- С обеих сторон – гладкий металлический лист 0.45мм, с полимерным покрытием RAL1015 (слоновая кость);
- Утеплитель: Пенополиизоцианурат (PUR) 60мм;
- Обрамление:
- Наружное: гнутые планки из гладкого металлического листа 0.45мм, с полимерным покрытием RAL7024 (графитовый серый);
- Внутреннее: гнутые планки из гладкого металлического листа 0.45мм, с полимерным покрытием RAL9003 (белый);
План :
