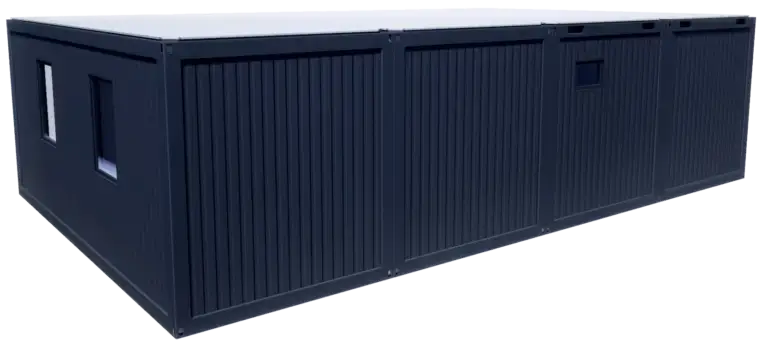

Модульний офіс 58.3 м2

• Габаритні розміри будівлі (ДхШхВ): 9.64 х 6.05 x 2.8 м;
• Висота стелі: 2.5м;
• Будівля складається з: 4-х модулів розміром 6.05 х 2.41 х 2.8 м;
• Поверховість будівлі: 1 поверх;
• Загальна площа будівлі: 58.32 м²;
• Герметизація кількох модулів між собою виконується поліуретановим герметиком;
• З’єднання кількох модулів між собою виконується болтовими стяжками;

1. Каркас модулів збірно-розбірний, на болтовому з’єднанні:

• Периметр каркасу основи виконано з металевого, гнутого спец. профілю висотою 150мм, товщина металу t=3мм; лаги виконано з гнутого металевого швелера 100х40мм, товщина металу t=2мм;
• Периметр каркасу покриття виконано з металевого, гнутого спец. профілю висотою 185мм, товщина металу t=3мм; лаги покриття виконано з металевого гнутого швелеру 90х40мм, товщина металу t=2мм;
• Несучі опорні кути виконано з металевого, гнутого спец. профілю – кутик 175х155мм, товщина металу t=3мм;
• Каркас основи та покриття обладнані такелажними фітингами, виконаними з листового металу товщиною t=4мм;
• Всі дерев’яні елементи каркасу обробляються вогне-біо-захистом;
• Всі елементи каркасу покриваються антикорозійним ґрунтом, в два шари (40мкм);
• Всі елементи каркасу забарвлюються емаллю в два шари (40мкм), колір – RAL7024 (графітовий сірий);

2. Основа модулю (підлога кімнат):
   • Підшивка основи оцинкованим гладким листом, товщина металу – 0.5мм;

• Утеплення пінопластовою плитою 100мм (всі стики заповнюються монтажною піною);
  • Пароізоляційна мембрана;
• Настил підлоги з цементно-стружкових плит (ЦСП) товщиною 20мм;
• Покриття підлоги комерційним лінолеумом (гомогенний), колір – сіра крихта. По периметру приміщень ПВХ плінтус, колір – сірий;

3. Основа модулю (підлога санвузлу):
   • Підшивка основи оцинкованим гладким листом, товщина металу – 0.5мм;

• Утеплення пінопластовою плитою 100мм (всі стики заповнюються монтажною піною);
  • Пароізоляційна мембрана;
• Настил підлоги з цементно-стружкових плит (ЦСП) товщиною 20мм;
• Покриття підлоги комерційним лінолеумом (гомогенний), колір – сіра крихта. По периметру приміщень канелюрний плінтус;

4. Покриття модулю з плоскою покрівлею (стеля кімнат):
   • Гідроізоляційне покриття з ПВХ мембрани товщиною 1.2мм;
   • Суцільна обрешітка орієнтовано-стружковими плитами (OSB-3) товщиною 12мм;
   • Утеплення базальтовою ватою, товщиною 150мм;
   • Обрешітка дерев’яним брусом 50х50мм (сосна);
   • Пароізоляційна мембрана;
   • Обрешітка дерев’яною дошкою 100х20мм (сосна);

• Натяжна стеля (колір – білий, матовий);

5. Покриття модулю з плоскою покрівлею (стеля санвузлу):
   • Гідроізоляційне покриття з ПВХ мембрани товщиною 1.2мм;
   • Суцільна обрешітка орієнтовано-стружковими плитами (OSB-3) товщиною 12мм;
   • Утеплення базальтовою ватою, товщиною 150мм;
   • Обрешітка дерев’яним брусом 50х50мм (сосна);
   • Пароізоляційна мембрана;
   • Обрешітка дерев’яною дошкою 100х20мм (сосна);

• Гладкий металевий лист 0.45мм, з полімерним покриттям RAL9003 (білий), поклеєний на основу з вологостійкого гіпсокартонного листа 12,5мм;

6. Зовнішні стіни збірні, з сендвіч-панелей:
   • Зовнішня сторона – профільний металевий лист 0.45мм, з полімерним покриттям колір RAL7024 (графітовий сірий);
   • Утеплювач: Пінополіізоцианурат (PIR) 100мм;
   • Внутрішня сторона – гладкий металевий лист 0.45мм, з полімерним покриттям колір RAL1015 (слонова кістка);
7. Перегородки збірні, з сендвіч-панелей:
   • З обох сторін – гладкий металевий лист 0.45мм, з полімерним покриттям колір RAL1015 (слонова кістка);
   • Утеплювач: Пінополіізоцианурат (PIR) 60мм;
8. Обрамлення:
   • Зовнішнє: гнуті планки з гладкого металевого листа 0.45мм, з полімерним покриттям колір RAL7024 (графітовий сірий);
   • Внутрішнє: гнуті планки з гладкого металевого листа 0.45мм, з полімерним покриттям колір RAL1015 (слонова кістка);
9. Вікна металопластикові, двокамерний склопакет, шестикамерний профіль, зовнішня ламінація, колір – 59S-2 (антрацит піщаний):

Профіль OPENTECK;

Фурнітура VORNE;

• Вікно 600х400мм (відкидне, анти москітна сітка) – 1 шт.;
• Вікно 800х1100мм (поворотно-відкидне, анти москітна сітка) – 4 шт.;
• Вікно 450х2000мм (глухе) – 1 шт.;
• Вікно 950х2000мм (глухе) – 1 шт.;
• Вікно 1550х2000мм (глухе, двостулкове) – 1 шт.;
• Вікно 2100х2000мм (глухе, двостулкове) – 2 шт.;

10. Двері металопластикові, сендвіч-панель 24 мм, п’ятикамерний профіль:

Профіль OPENTECK;

Фурнітура VORNE;

• Двері міжкімнатні 700х2000мм (імпост на висоті 900мм: обидва отвори – сендвіч-панель; натискна ручка, врізаний замок (сантехнічний), дверний упор) – 2 шт.;

11. Конструкції алюмінієві, двокамерний склопакет, теплий профіль, колір профілю з однієї сторони – RAL7024 (графітовий сірий):

• Двері вхідні 900х2000мм (цільний склопакет, вертикальна ручка, врізаний замок, доводчик, дверний упор) – 1 шт.;

12. Двері міжкімнатні, МДФ:
    • Двері міжкімнатні 800х2000мм, МДФ «Брама» Серія 2.1 (врізана ручка-замок, лиштви, дверний упор, колір – білий) – 3 шт.;
    • Двері міжкімнатні 900х2000мм, МДФ «Брама» Серія 2.1 (врізана ручка-замок, лиштви, дверний упор, колір – білий) – 1 шт.;
13. Електропроводка прихована, виконана в гофрованому металевому рукаві:
    • Головний розподільний щит IP56 (захищений від вологи), з місцем під лічильник 380В – 1 шт.;
    • Ввідний автомат (ГРЩ), 380В, 4-полюсний – 1 шт.;
    • Розподільчий ПВХ щит, вбудований (розташований в модулі, на стелі);
    • Ввідний диференційний автомат – 32А, 380В (в кожному РЩ);
    • Автомати на розеткові групи – 16А, 220В;
    • Автомати на групи освітлення – 10А, 220В;
    • Заземлення каркаса модулів (каркас кожного модуля підключений до шини заземлення в РЩ);
    • Кабель на розеткові групи – мідний провід з подвійною ізоляцією ВВГнг 3х2,5мм2;
    • Кабель на групи освітлення – мідний провід з подвійною ізоляцією ВВГнг 3х1,5мм2;
    • Одинарна розетка із заземленням – 1 шт.;
    • Подвійна розетка із заземленням – 20 шт.;
    • Одноклавішний вимикач – 2 шт.;
    • Двоклавішний вимикач – 5 шт.;
14. Освітлення:
    • LED світильник, 12W, вбудований – 3 шт.;
    • LED світильник, 12W, круглий, накладний, IP54 – 1 шт.;
    • LED світильник, 18W, лінійний, 600мм – 2 шт.;
    • LED панель, 36W, 595х595мм – 7 шт.;
15. Додаткова комплектація модульної будівлі:

• Введення і розводка холодного водопостачання (ППР труби Ф20мм) прихованим способом – 3 точок;
• Розведення гарячого водопостачання (ППР труби Ф20мм), прихованим способом – 2 точок;
• Розведення й вивід системи каналізації (ППР труби Ф50мм і Ф110мм), прихованим способом – 2 точок;
• Прихована розводка водопостачання і каналізації (у коробі);
• Унітаз-компакт з бачком і сидінням дюропласт – 1 шт.;
• Бойлер 15л – 1 шт.;
• Електрична витяжка Ф100мм зі зворотним клапаном (настінна) – 1 шт.;
• Навісний козирок 1200х930мм над вхідними дверима, з стільникового полікарбонату – 1 шт.;

16. Вироби із склопластику:

• Раковина із склопластику 55см (1 постова), підвісна, укомплектована змішувачем (г/х) – 1 шт.;
