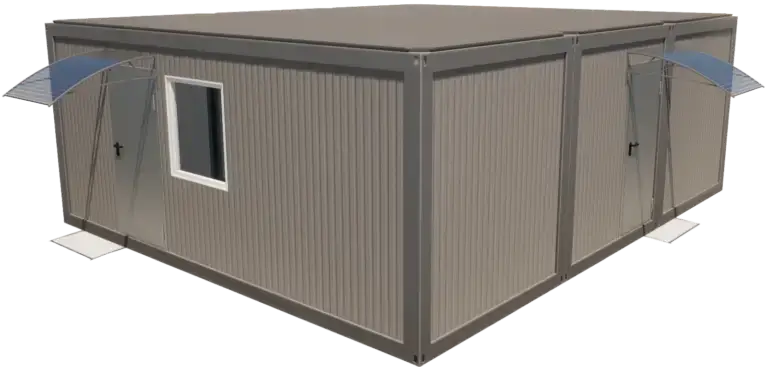

Модульний офіс 43.7 м2

• Габаритні розміри будівлі (ДхШхВ): 7.23 х 6.05 x 2.6 м;
• Висота стелі: 2.3м;
• Будівля складається з: 3-х модулів розміром 6.05х2.41х2.6м;
• Поверховість будівлі: 1 поверх;
• Загальна площа будівлі: 43.7м2;
• Герметизація кількох модулів між собою виконується поліуретановим герметиком;
• З’єднання кількох модулів між собою виконується болтовими стяжками;

Каркас модулів збірно-розбірний, на болтовому з’єднанні:

• Периметр каркасу основи виконано з металевого, гнутого спец. профілю висотою 150мм, товщина металу t=3мм; лаги виконано з гнутого металевого швелера 100х40мм, товщина металу t=2мм;
• Периметр каркасу покриття виконано з металевого, гнутого спец. профілю висотою 185мм, товщина металу t=3мм; лаги покриття виконано з металевого гнутого швелеру 90х40мм, товщина металу t=2мм;
• Несучі опорні кути виконано з металевого, гнутого спец. профілю – кутик 175х155мм, товщина металу t=3мм;
• Каркас основи та покриття обладнані такелажними фітингами, виконаними з листового металу товщиною t=4мм;
• Всі дерев’яні елементи каркасу обробляються вогне-біо-захистом;
• Всі елементи каркасу покриваються антикорозійним ґрунтом, в два шари (80мкм);
• Всі елементи каркасу забарвлюються емаллю в два шари (80мкм), колір: RAL9006 (сріблястий);

Основа модулю (підлога в кімнатах):

• Підшивка основи оцинкованим гладким листом, товщина металу – 0.5мм;
• Утеплення пінопластовою плитою 100мм (всі стики заповнюються монтажною піною);
• Пароізоляційна мембрана;
• Настил підлоги з цементно-стружкових плит (ЦСП) товщиною 20мм;
• Покриття підлоги напівкомерційним лінолеумом (гетерогенний), колір – сіра крихта; По периметру кімнат – ПВХ плінтус, колір – сірий;

Основа модулю (підлога в санвузлі та душовій):

• Підшивка основи оцинкованим гладким листом, товщина металу – 0.5мм;
• Утеплення пінопластовою плитою 100мм (всі стики заповнюються монтажною піною);
• Пароізоляційна мембрана;
• Настил підлоги з цементно-стружкових плит (ЦСП) товщиною 20мм;
• Покриття підлоги комерційним лінолеумом (гомогенний), колір – сіра крихта. По периметру приміщень канелюрний плінтус;

Покриття модулю з плоскою покрівлею (стеля в кімнатах):

• Гідроізоляційне покриття з ПВХ мембрани товщиною 1.2мм;
• Суцільна обрешітка орієнтовано-стружковими плитами (OSB-3) товщиною 12мм;
• Утеплення мінеральною ватою (скловата), товщиною 150мм;
• Обрешітка дерев’яним брусом 50х50мм (сосна);
• Пароізоляційна мембрана;
• Обрешітка дерев’яною дошкою 100х20мм (сосна);
• Ламінована ДСП плита 16мм (колір – білий);

Покриття модулю з плоскою покрівлею (стеля в санвузлі та душовій):

• Гідроізоляційне покриття з ПВХ мембрани товщиною 1.2мм;
• Суцільна обрешітка орієнтовано-стружковими плитами (OSB-3) товщиною 12мм;
• Утеплення мінеральною ватою (скловата), товщиною 150мм;
• Обрешітка дерев’яним брусом 50х50мм (сосна);
• Пароізоляційна мембрана;
• Обрешітка дерев’яною дошкою 100х20мм (сосна);
• Гладкий металевий лист 0.45мм, з полімерним покриттям RAL9003 (білий), поклеєний на основу з вологостійкого гіпсокартонного листа 12,5мм;

Зовнішні стіни збірні, з сендвіч-панелей:

• Зовнішня сторона – профільний металевий лист 0.45мм, з полімерним покриттям RAL9006 (сріблястий);
• Утеплювач: Пінополіуретан (PUR) 100мм;
• Внутрішня сторона – гладкий металевий лист 0.45мм, з полімерним покриттям RAL9003 (білий);
• Перегородки збірні, з сендвіч-панелей:
• З обох сторін – гладкий металевий лист 0.45мм, з полімерним покриттям RAL9003 (білий);
• Утеплювач: Пінополіуретан (PUR) 60мм;

Обрамлення:

• Зовнішнє: гнуті планки з гладкого металевого листа 0.45мм, з полімерним покриттям RAL9006 (сріблястий);
• Внутрішнє: гнуті планки з гладкого металевого листа 0.45мм, з полімерним покриттям RAL9003 (білий);
