Характеристики :
- Габаритні розміри будівлі (ДхШхВ): 7.2 х 6.45 x 4.32 м;
- Висота стелі: 2.45м;
- Будівля складається з: 2-х модулів розміром 7.2х2.41х2.8м;
- Поверховість будівлі: 1 поверх;
- Загальна площа будівлі: 43.8 м2;
- Герметизація кількох модулів між собою виконується поліуретановим герметиком;
- З’єднання кількох модулів між собою виконується болтовими стяжками;
Каркас модулів збірно-розбірний, на болтовому з’єднанні:
- Периметр каркасу основи виконано з металевого, гнутого спец. профілю висотою 150мм, товщина металу t=3мм; лаги виконано з гнутого металевого швелера 100х40мм, товщина металу t=2мм;
- Периметр каркасу покриття виконано з металевого, гнутого спец. профілю висотою 185мм, товщина металу t=3мм; лаги покриття виконано з металевого гнутого швелеру 90х40мм, товщина металу t=2мм;
- Несучі опорні кути виконано з металевого, гнутого спец. профілю – кутик 175х155мм, товщина металу t=3мм;
- Каркас основи та покриття обладнані такелажними фітингами, виконаними з листового металу товщиною t=4мм;
- Всі дерев’яні елементи каркасу обробляються вогне-біо-захистом;
- Всі елементи каркасу покриваються антикорозійним ґрунтом, в два шари (80мкм);
- Видимі елементи каркасу забарвлюються емаллю в два шари (80мкм), колір: RAL7024 (графітовий сірий);
Основа модулю (підлога):
- Підшивка основи оцинкованим гладким листом, товщина металу – 0.5мм;
- Гідроізоляційна мембрана. Утеплення базальтовою ватою 150мм. Додаткова обрешітка дерев’яним брусом 50х50мм (сосна);
- Пароізоляційна мембрана;
- Настил підлоги з цементно-стружкових плит (ЦСП) товщиною 20мм;
- Покриття підлоги напівкомерційним лінолеумом (гетерогенний), колір – паркетна дошка. По периметру кімнат – ПВХ плінтус, колір – горіх;
Покриття модулю з плоскою покрівлею (стеля):
- Гідроізоляційне покриття з ПВХ мембрани товщиною 1.2мм;
- Суцільна обрешітка орієнтовано-стружковими плитами (OSB-3) товщиною 12мм;
- Утеплення мінеральною ватою, товщиною 150мм;
- Обрешітка дерев’яним брусом 50х50мм (сосна);
- Пароізоляційна мембрана;
- Обрешітка дерев’яною дошкою 100х20мм (сосна);
- Ламінована ДСП плита 16мм (колір – білий);
Зовнішні стіни збірні, з сендвіч-панелей:
- Декоративне оздоблення – фасадна дошка 60х40мм;
- Зовнішня сторона – профільний металевий лист 0.45мм, з полімерним покриттям RAL7024 (графітовий сірий);
- Утеплювач: Мінеральна вата 100мм;
- Внутрішня сторона – гладкий металевий лист 0.45мм, з полімерним покриттям RAL9003 (білий);
- Внутрішнє оздоблення: Безшовна ПВХ панель 250х8мм (колір – білий, глянсовий);
- Перегородки збірні, з сендвіч-панелей:
- Оздоблення з обох сторін – Безшовна ПВХ панель 250х8мм (колір – білий, глянсовий);
- З обох сторін – гладкий металевий лист 0.45мм, з полімерним покриттям RAL9003 (білий);
- Утеплювач: мінеральна вата 80мм;
Обрамлення:
- Зовнішнє: гнуті планки з гладкого металевого листа 0.45мм, з полімерним покриттям RAL7024 (графітовий сірий);
- Внутрішнє: гнуті планки з гладкого металевого листа 0.45мм, з полімерним покриттям RAL9003 (білий);
- Вікна металопластикові, двокамерний склопакет, шестикамерний профіль, зовнішня ламінація, колір – дуб світлий:
- Вікно 900х2100мм (поворотно-відкидне) – 1 шт.;
- Вікно 1200х2100мм (двостулкове, глухе) – 1 шт.;
- Вікно 1400х2100мм (двостулкове, глухе) – 1 шт.;

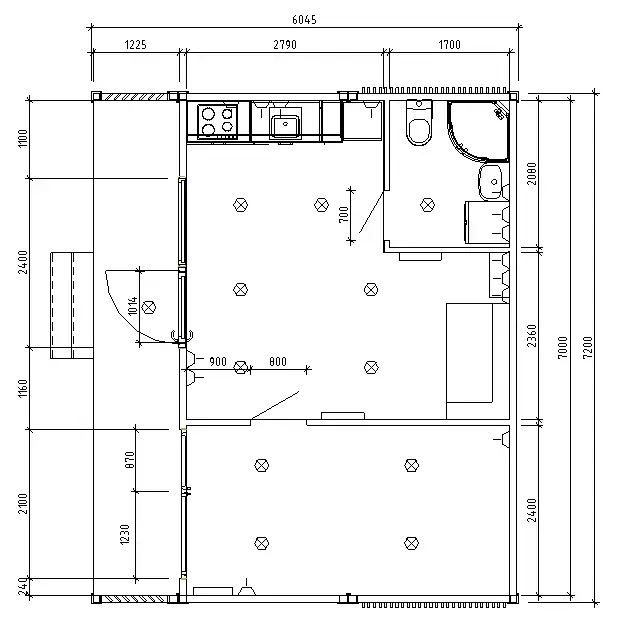

План :
